Die HSR SINCO Pumpen bestehen standardmässig aus einem Kühlkopf, einem Heizsystem und einer Kondensationsplatte. Im Gegensatz zu der VELCO Pumpe dient die SINCO zum pumpen von nur einem definierten Gas. Das hat den Vorteil, dass das Saugvermögen von einem Gas einer bestehenden Kryopumpe relativ günstig erhöht werden kann. Da die SINCO über kein eigenes Gehäuse verfügt, ragt die Kondensationsplatte direkt in die Vakuumkammer hinein. Falls eine separate Regeneration ohne Spülen der Vakuumkammer erwünscht ist, bietet HSR auch ein passendes Gehäuse an.
Die HSR SINCO Pumpen zeichnen sich durch die hohen Gaskapazitäten aus, da die Kondensationsplatten das Gas auf beiden Seiten binden kann. Durch die Wahl des Durchmessers der Kondensationsplatte kann die Pumpe entweder auf die Kapazität oder das Saugvermögen optimiert werden.
Mit den HSR Steuerungen können bis zu 8 SINCO Pumpen zusammengehängt werden und von einem Controller gestartet oder regeneriert werden. In dieser Steuerkette sind die 8 dazugehörenden Helium Kompressoren integriert. Für den Kunden ist für den Betrieb von 8 Pumpen nur eine Schnittstelle (RS-232 oder Ethernet) nötig.
| Bezeichnung | SINCO 250 P50 | SINCO 250 P70 | |
|---|---|---|---|
| Plattendurchmesser [mm] | 500 | 700 | |
| Anschlussflansch Kammer | DN250 ISO-K | DN250 ISO-K | |
| Anschlussflansche Zubehör | DN40 ISO-KF | DN40 ISO-KF | |
| DN16 ISO-KF | DN16 ISO-KF | ||

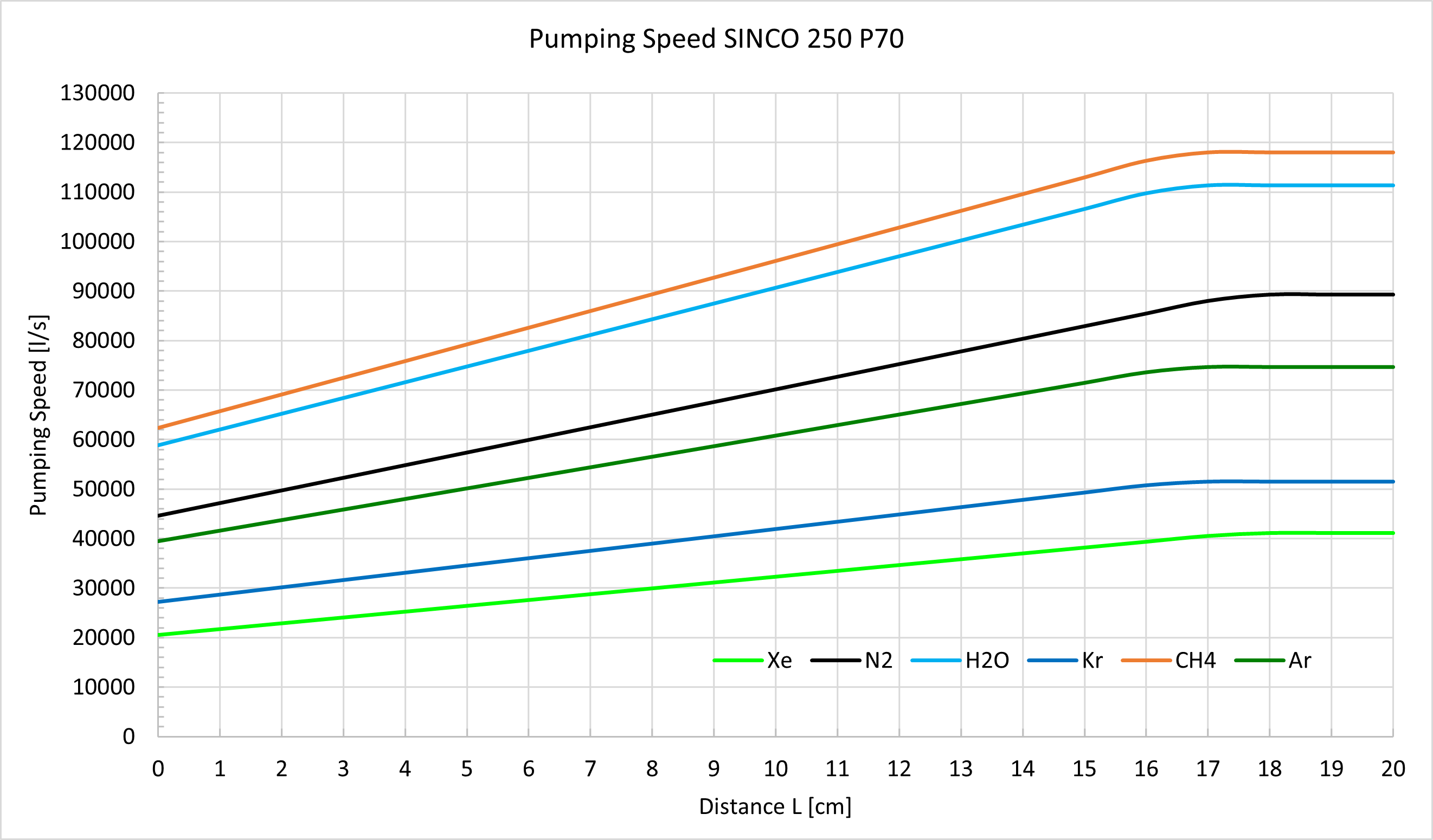

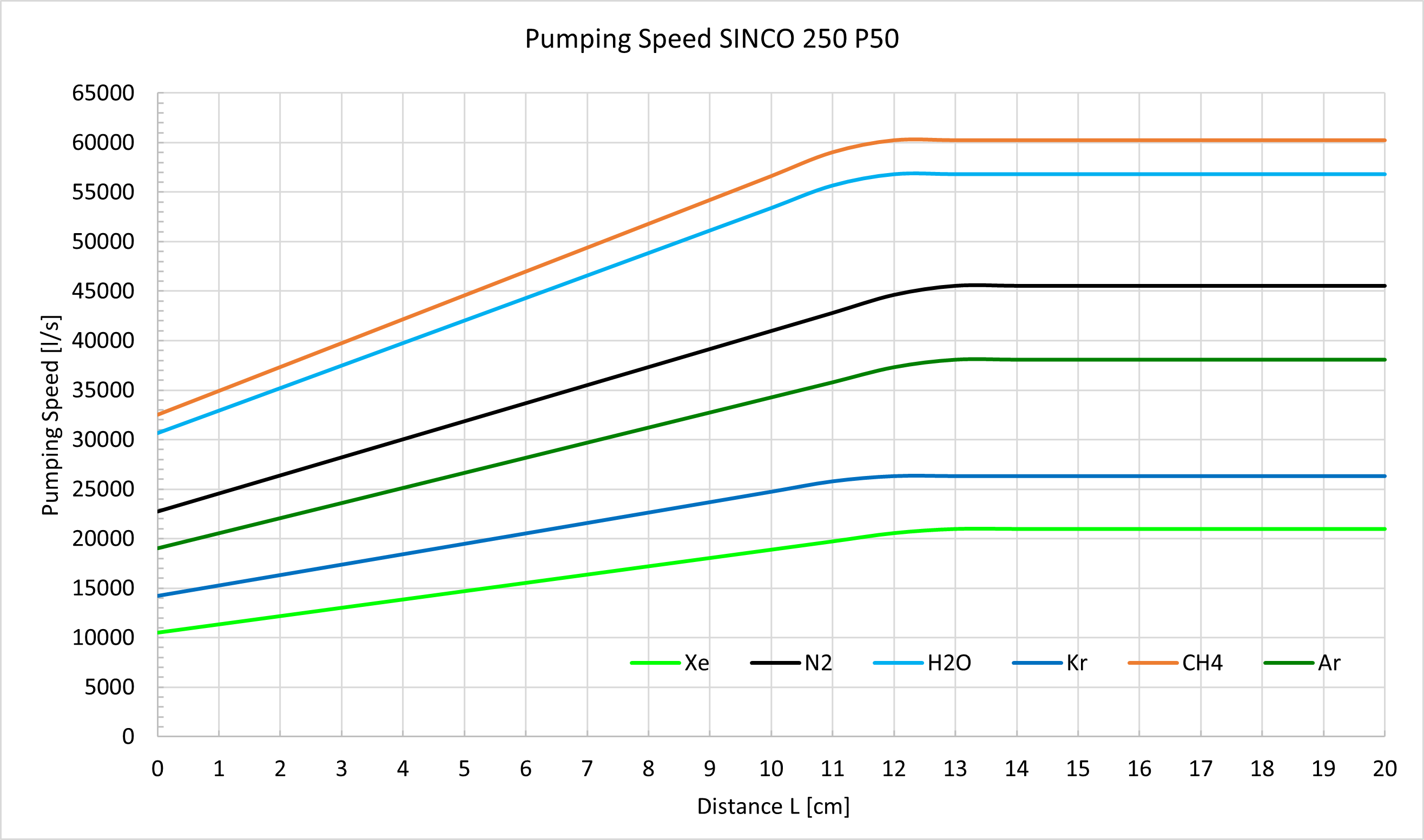

| Saugvermögen abhängig von L (Abstand Platte zu Kammerwand) | siehe Graph | siehe Graph | |
| Kapazität [barl] bei L=10cm | |||
| Xenon @ 200 sccm | > 740 | ||
| Xenon @ 600 sccm | > 570 | ||
| Xenon @ 1200 sccm | 3’000 | > 300 | |
| Maximaler Druck [mbar] | 1×10⁻³ | 1×10⁻³ | |
| Abkühlzeit [min] | 70 | 120 | |
| Aufwärmzeit [min] | |||
| mit Heizung (30-273K) | 140 | 230 | |
| ohne Heizung (30-273K) | 660 | 820 | |
| Gewicht [kg] | 34 | 37 | |
| Einbaulage | beliebig | beliebig | |
